DIGITAL NMEA / SYNCHRO  CONVERSION


The very low cost solution for refurbishment in improving navigation system and others,
saving cabling and existing past generation still working devices.

La soluzione a basso costo nei lavori di riammodernamento dei sistemi di navigazione ed altro,
mantenendo la rete cavi e i dispositivi di vecchia generazione presenti ancora operativi.



Synchro signals interface and conversion   -   Interfacciamento e conversione Segnali Sincronici

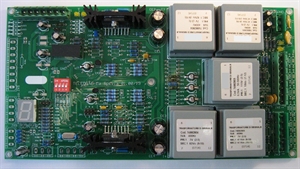

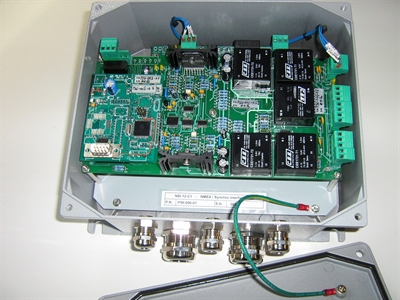

NSI - 22 -   NMEA / Synchro Interface equipment
Input:     2   RS422 optoinsulated serial lines recognizing MNEA 0183 (IEC 61162-1) sentences.
Output:  2  90Vll - 2VA synchro channels with 400Hz external references with insulation transformers. Protected against short circuit and overload.
Configuration Dip-switch. 7 segments bright display to visualize operative status and alarms. 2 dry contact relays for remote signalling.
Conversion from digital data on serial line to 2 analog signals in synchro format on independent or correlated channels.
 - Double speed with gear ratio: 1x + 36x  (azimuth, bearing), 2x + 36x  (roll, pitch).
 - Single speed on the 2 separate channels: 1x, 2x, 4x (angle), 30, 40, 100 Knots/rev (speed e.g. log).
Usable as "Dummy Generator".    400Hz  and  60Hz  version available.

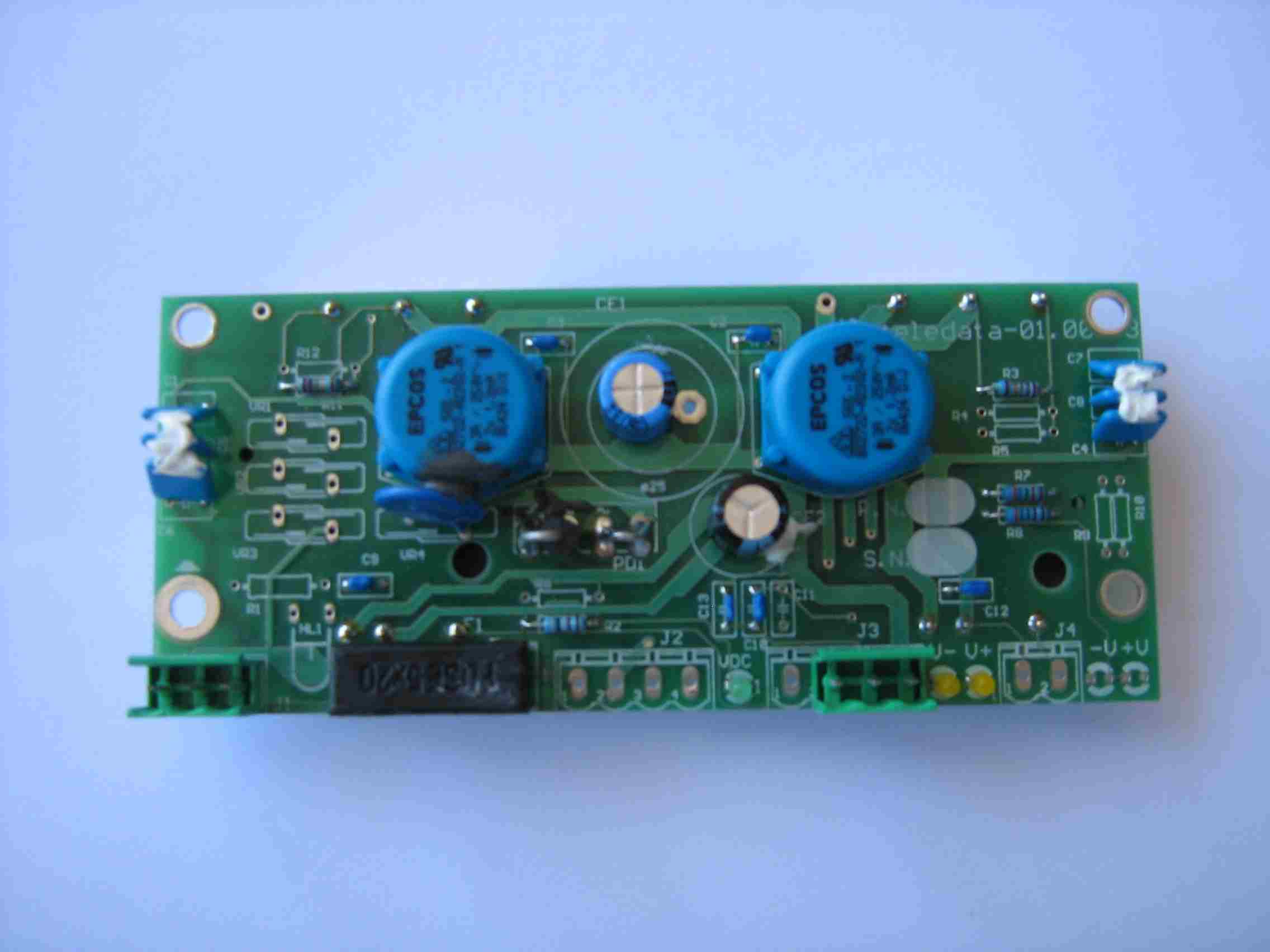

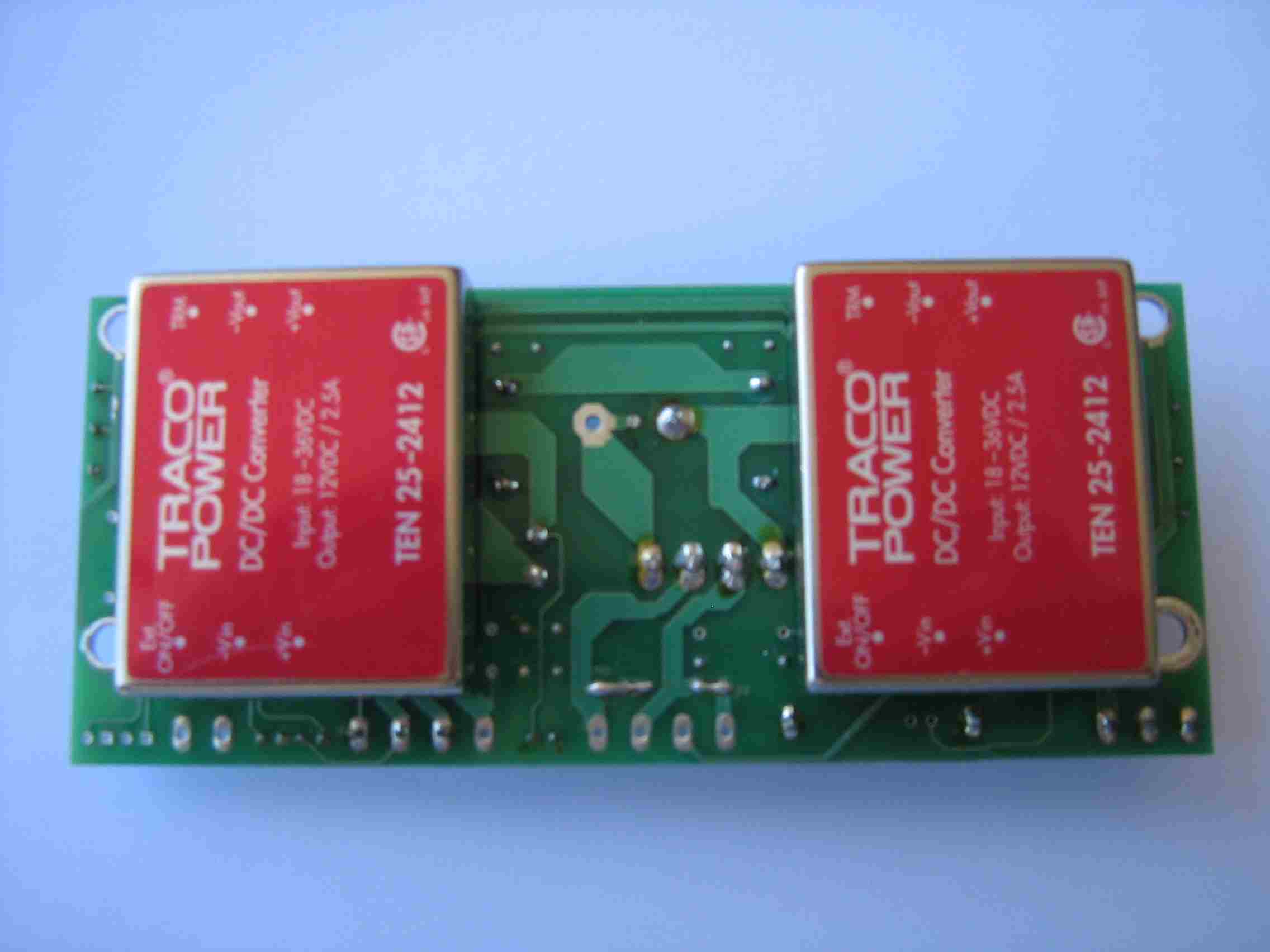

BPW - 01   -   Power supply for NSI unit - Gyrocompass system
Input: 24Vdc (18 - 36); Input protections; Output Protections; In / Out Insulation: 1500Vcc; Luminous signalling.

SSA - 2   -   Dual Synchro Booster 30 + 30VA
Double 30VA channel Synchro Signal Amplifier, 90Vll or 11,8Vll, 60Hz or 400Hz.
Transformer insulated outputs, protected against short circuit and overload.
MicroController supervision. 7 segments bright display to visualize operative status and alarms. 2 dry contact relays for remote signaling.
Low cost, high adaptability and reliability.

SG400   -   400Hz References
Synchro reference signal sinusoidal generator.
Frequency: 400Hz ± 0,5%  (adjustable 300÷600). Voltage: 115 ± 5%  (adjustable 90÷130). Power: 5W.
Transformer insulated output, protected against short circuit and overload.

SNI - API    -   Synchro signals / digital serial NMEA   interface Unit
API   (Angle Position Indicator)  instrument   functionality

Synchro input: 2 channels  90Vll or 11,8Vll (115V or 26V references), frequency 47÷440Hz.
Single or double speeds (1x/2x + 36x) synchro signals acquisition. NMEA messages transmission and data visualization.
NMEA serial line:  optoisolated RS422.    API visualization serial line: RS232C.
NMEA messages configuration Dip-switch (heading, roll, pitch, Log speed). Bright display to visualize operative status and alarms.

On board application:
The purpose of these units is interfacing modern systems, which communicate with digital data (typically NMEA0183),  and  "Old-Style" equipment (repeaters, stabilizers,. Sensor, gun systems, radar, navigation, tracking, etc) that receive and transmit data in synchro format (angles: azimuth, bearing, roll, pitch, rudder angle, with single or double speed channel coarse & fine; or also linear data as speed: Log 30 or 40 or 100 knots/rev).
These Units are employed typically in the retrofits of Gyrocompass replacement with digital data output.

Available as:
 - device to be installed inside an equipment as open frame board with terminal block connectors.

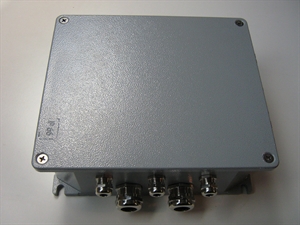

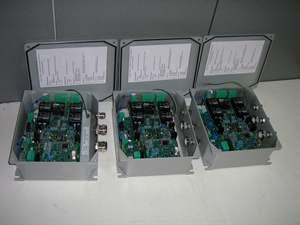

 - in IP65 case with cable-glands passage.

Custom configurations on demand.



NSI - 22   -   Unita' di interfaccia  NMEA / Sincronico
Ingressi:  2  linee seriali RS422 optoisolate,  Protocollo MNEA 0183 (IEC 61162-1).
Uscite:    2 canali sincronici 90Vll - 2VA con riferimenti esterni 400Hz con isolamento a  trasformatore.  Protezione da sovraccarico e cortocircuito.
Dip-switch di configurazione. Display luminoso 7segmenti per visualizzazione stati operativi ed allarmi.
2 rele'  a contati puliti per indicazione remota stati operativi.
Conversione da dato digitale su linea seriale a segnale analogico in formato sincronico con trasporto a canali indipendenti o correlati:
 - Doppia velocita'  1x + 36x (azimuth, brandeggio),  2x + 36x (rollio,beccheggio).
 - Singola velocita' sui 2 canali in maniera indipendente a 1x, 2x, 4x (angolo), 30, 40, 100 nodi/giro (velocita', es. solcometro).
Utilizzabile come    "Datore di moto".    Disponibile in versione    400Hz  e  60Hz.

BPW - 01   -   Alimentatore per Unita' NSI - Impianto Girobussola
Ingresso: 24Vcc (18 - 36); Protezioni in Ingresso; Protezioni Uscite; Isolamento In / Out: 1500Vcc; Segnalazioni luminose.

SSA - 2   -   Synchro Booster 30 + 30VA
Amplificatore di segnali sincronici a 2 canali da 30VA ciascuno, 90Vll o 11,8Vll, 60Hz o 400Hz.
Uscita isolata a trasformatore, protezione da sovratemperatura e cortocircuito.
Supervisione a microControllore. Display luminoso 7segmenti per visualizzazione stati operativi ed allarmi.
2 rele' a contati puliti per indicazione remota stati operativi.
Basso costo, alta flessibilita'  ed affidabilita'.

SG400   -   Riferimenti a 400Hz
Generatore sinusoidale di segnale di riferimento synchro.
Frequenza: 400Hz ±0,5% (regolabile 300÷600). Tensione: 115 ±5% (regolabile 90÷130). Potenza: 5W
Uscita isolata a trasformatore, protezione da sovratemperatura e cortocircuito.

SNI - API    -   Unita' di interfaccia  segnali sincronici  /  digitale seriale NMEA
Funzionalita' strumento   API   (Angle Position Indicator)

Ingresso synchro: 2 canali  90Vll o 11,8Vll (riferimenti 115V o 26V), frequenza 47÷440Hz.
Acquisizione di segnali synchro a singola e doppia velocita' (1x/2x + 36x). Trasmissione messaggi NMEA e visualizzazione dati.
Linea seriale NMEA:  RS422 optoisolata.    Linea seriale visualizzazione API: RS232C.
Dip-switch di configurazione messaggi NMEA (azimuth, rollio, beccheggio, velocita'). Display luminoso per visualizzazione stati operativi ed allarmi.

Applicazioni in ambiente navale:
Lo scopo di queste Unita'  e'  l'interfacciamento di sistemi moderni, che comunicano con dati digitali (in genere NMEA 0183),  e apparati di vecchia generazione (indicatori, stabilizzatori, sensori, sistemi d'arma, radar, navigazione, tracciamento, etc) che accettano e trasmettono dati in formato sincronico (angoli: azimut, brandeggio, rollio, beccheggio, angolo di barra, con canale singolo o a doppia velocita' Course + Fine; oppure anche dati lineari come la velocita': solcometro 30 o 40 o 100 nodi/giro).
Queste unita' vengono impiegate tipicamente nei retrofit di sostituzione di girobussole con uscita dati in digitale.

Tutti i dispositivi sono disponibili come:
 - unita' da interno apparecchiatura con scheda a vista e connettori a morsetto.
 - in contenitore  IP65 con passaggio cavi a bocchettoni pressacavi.

Configurazioni personalizzate a richiesta.
